双管板换热器D38×400

来源:曾工 发布时间:2020-07-23 次浏览

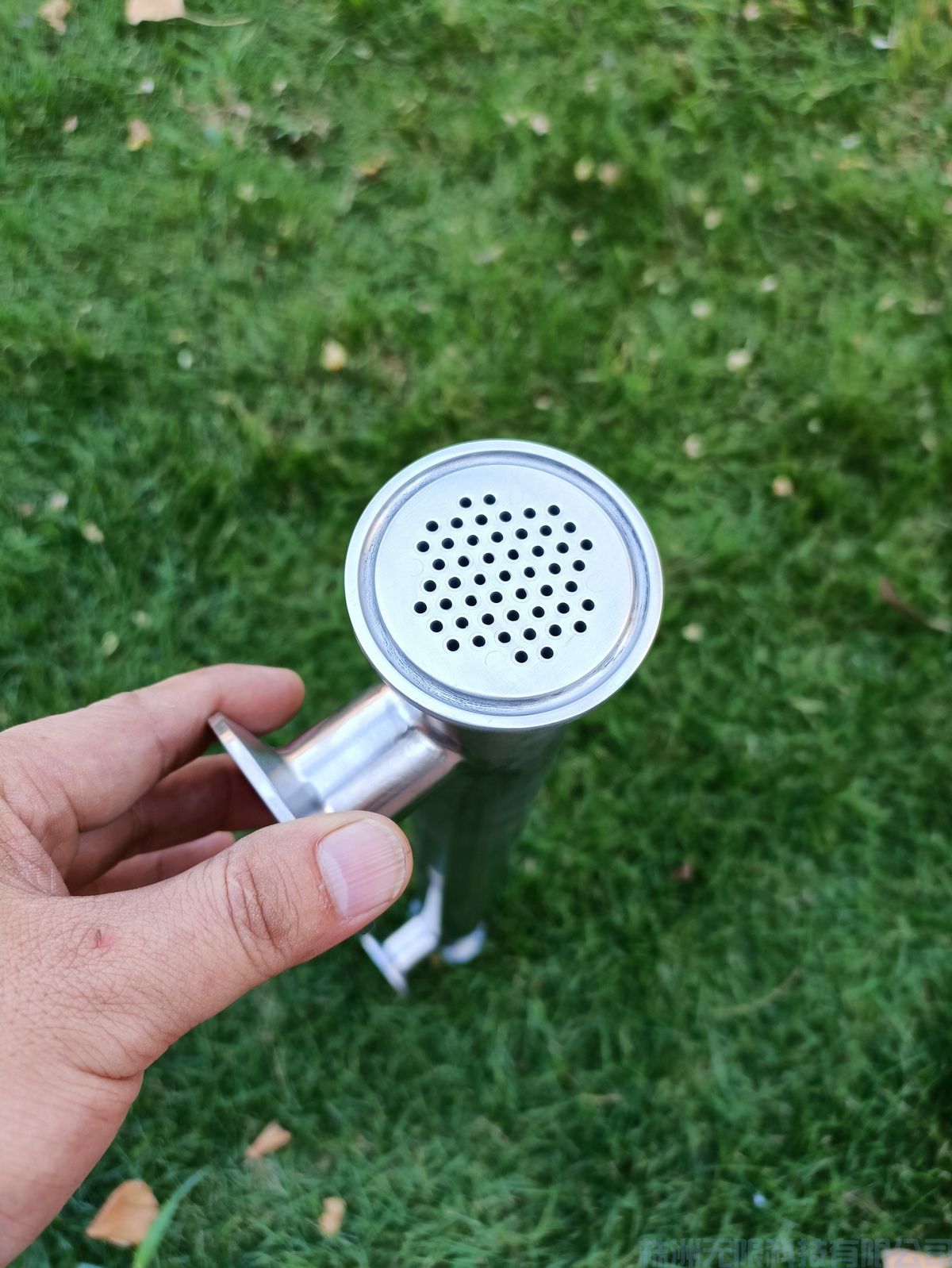

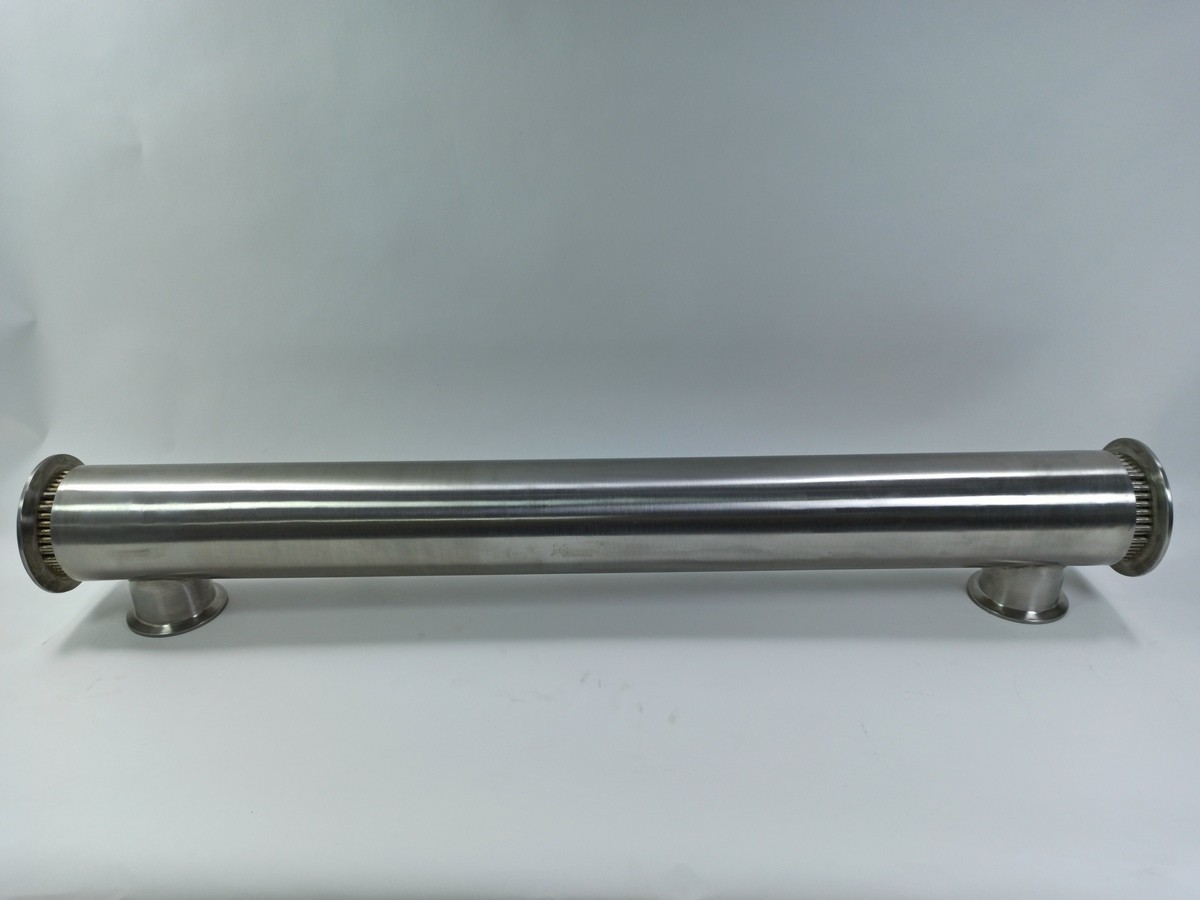

双管板换热器D38×400


    该型号换热器,因特别小巧精致,又具有高效的换热效能,多应用于科研单位、学校的实验室,或者制药企业小流量的生产工艺中。


一、产品概述

我公司生产的单、双管板换热器,可用于工作在较高卫生等级要求的使用条件下。其独特的设计,使得换热器结构紧凑,美观大方,且能提供更大的传热性能,其传热效率是传统大管径列管式换热器的数倍。可广泛用于化工、电子、制药行业的热交换工艺。



二、工作原理

物料在管程内流动,冷热媒介在壳程内流动,物料与冷热媒介通过紧凑排列的管束,进行高效的热交换,以达到工艺上的温度要求。双管板换热器还采用了双管板设计,完全杜绝了物料与冷热媒介之间的双向交叉污染。



三、产品性能及特点

□ 材质:管程316L ,其它304

□ 额定工作压力:管程1.0MPa,壳程1.0 MPa

□ 设计工作压力:管程1.6MPa,壳程1.6 MPa

□ 额定工作温度:280℃

□ 光洁度:Ra0.5μm

□ 产品结构简单,传热效率高,使用方便

□ 双管板设计完全杜绝了管、壳程间的交叉污染

□ 整个换热器光滑无死角,符合cGMP、FDA要求



四、典型应用

□ 纯化水巴氏消毒

□ 注射用水的终端用水点的降温冷却

□ 纯蒸汽的冷凝及冷却

□ CIP清洗液的温度控制

□ 工艺生产中气、液体物料的温度控制

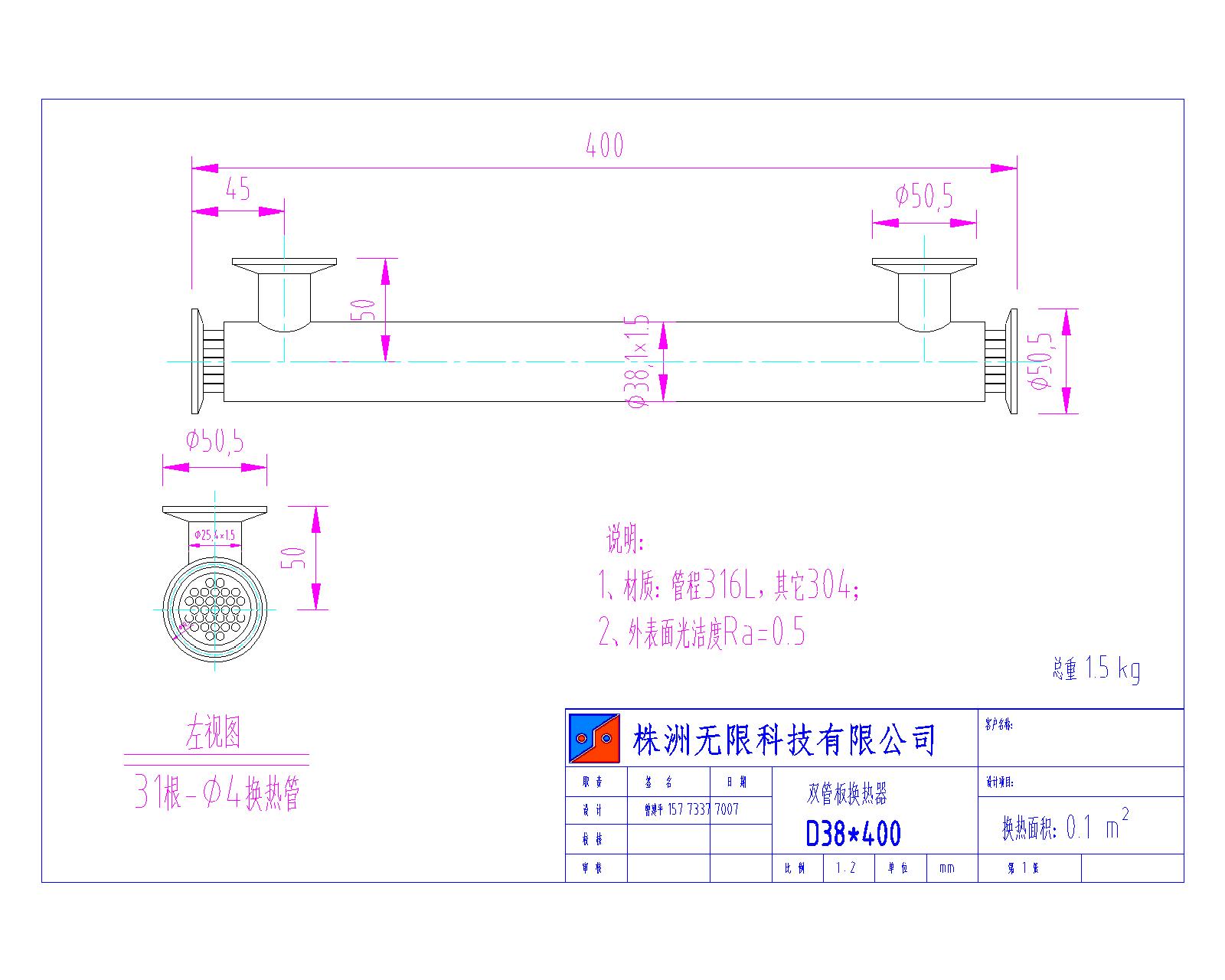

双管板换热器D38×400图纸
